设备概述

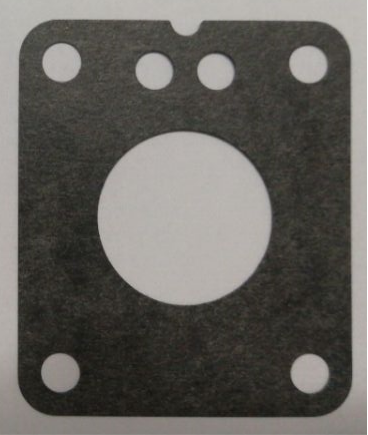

该设备是用于下图款式垫片的自动打标。

1 标刻上图中的垫片厚度并进行分类放置；

2 打标节拍不超过为5s/ pcs；

3 上料采用叠放式集中放置，每次取用1片；

4 可应用于同类产品的不同型号，只需要更换相应夹具即可。

5下料仓采用计数码垛，100片每垛。

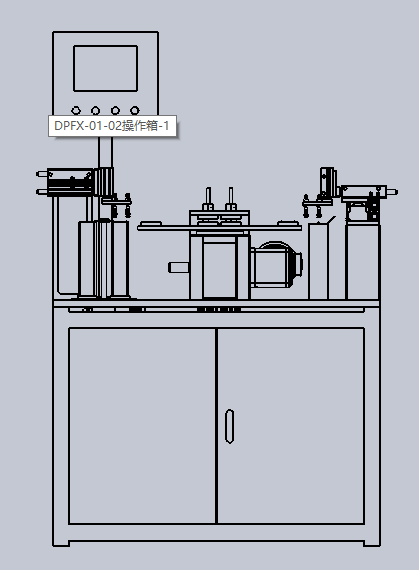

1 设备名称：自动垫片打标机（喷码）

2 设备说明：产品厚度采用喷码打标并计数码垛。不同款产品检测只需要更换相应夹具即可实现。上下料采用料仓式设计，下料计数放置。产品的检测节拍不超过5s/ pcs。

设备工艺流程说明

（1）工人将垫片集中叠放于上料仓；

（2）上料模块将垫片从料仓搬运至转盘的上料工位；

（3）转盘旋转至喷码打标工位；

（4）对垫片进行标刻；

（5）转盘旋转至下料工位；

（6）下料模块将垫片摆放在下料仓中，并记录数量；料满人工取走。

（7）一个循环结束。
